Lab. Basic iBGP Peering

Lab. Basic iBGP Peering

Assalamu'alaikum warahmatullahi wabarakatu

Sudah lama sudah lama ga share ilmu lagi ini mimin, kali ini kita SIRENG ( SInau baRENG ) materi BGP ( Border Gateway Protocol )
BGP ini menggunakan AS ( Autonomous Sistem ) untuk menghubungkan routing,  disini ada 2 jenis yaitu iBGP ( internal Border Gateway Protocol )  dan eBGP ( eksternal Border Gateway Protocol ), kita ngoprek iBGP dulu ya

1. Tujuan :

• Mempelajari dan memahami apa itu BGP
• Mempelajari bagaimana mengkonfigurasikan Peers BGP internal, yakni antara router yang memiliki AS number yang sama.

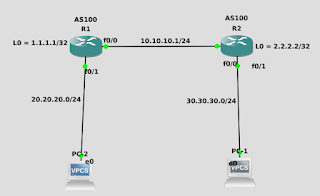

2. Topologi Lab. :

2. Tahapan Lab :

• Konfigurasi semua ip address dan ip loopback pada setiap Router dan Laptop
• kemudian konfigurasi iBGP.

3. Eksekusi Lab :

• Pastikan tampil notifikasi %BGP-5-adjhchance pada tiap router
• show ip bgp
• show ip bgp summary
• pastikan semua Laptop dapat test ping 1 sama lain.

4. Konfigurasi iBGP :

R1(config)#router bgp 100

R1(config-router)#neighbor 10.10.10.2 remote-as 100

*Mar 1 00:14:52.583: %BGP-5-ADJCHANGE: neighbor 10.10.10.1 Up

R1(config-router)# network 10.10.10.0 mask 255.255.255.0
R1(config-router)# network 1.1.1.1 mask 255.255.255.255
R1(config-router)# network 20.20.20.0 mask 255.255.255.0

R2(config)#router bgp 100

R2(config-router)#nei 10.10.10.1 remote-as 100

*Mar 1 00:14:52.583: %BGP-5-ADJCHANGE: neighbor 10.10.10.1 Up

R2(config-router)# network 10.10.10.0 mask 255.255.255.0
R2(config-router)# network 1.1.1.1 mask 255.255.255.255
R2(config-router)# network 30.30.30.0 mask 255.255.255.0

5. Eksekusi Lab :

 Sekarang tes ping :

Perintah show ip bgp summary digunakan untuk mengetahui status koneksi BGP

• BGP  Router-id
• AS number

Dan bisa kita lihat, secara default, BGP router-id akan menggunakan alamat loopbacknya. Nah, kalo neighbornya udah up, selanjutnya, kita akan mengadvertise intreface loopback ke BGP.

Alhamdulillah lab. kita sudah berhasil.
salam.
Hamdan H.
